1. はじめに: 強風太陽光発電導入における構造破損リスクの軽減

台風が発生しやすい沿岸地域に太陽光発電アレイを導入する世界的な EPC 請負業者は、重大なエンジニアリング上の課題に直面しています。標準的な屋上ラックは、高速の乱気流によって発生する極度の局所的な揚力や負圧ゾーンにさらされると、頻繁に故障します。構造の変位、ファスナーのせん断疲労、レールの座屈は、壊滅的なモジュール損失を引き起こすだけでなく、重大な責任やシステムのダウンタイムの長期化を引き起こします。

この技術ガイドでは、継続的なカテゴリー 5 の台風条件に対して傾斜屋根ソーラー マウントを固定するために必要な経験的検証方法、空気力学的最適化原理、および機械仕様について詳しく説明します。風洞試験によるプロファイル設計と厳密な構造補強を実装することで、エンジニアリング チームは、長期的なプロジェクトの収量を保護しながら、システムのバランス (BOS) の整合性を確保できます。

2. テクニカル分析とコアメカニズム

空力負荷の最適化

傾斜屋根は空気力学的なランプとして機能し、尾根を横切る風速を加速し、屋根の軒や隅に沿って高い吸引ゾーンを作成します。標準的な平板の仮定は商業規模の構造モデリングには不十分です。高性能傾斜屋根マウントは、薄型の形状と最適化された傾斜角 (通常は屋根の傾斜に一致するか、屋根の傾斜に近い角度に抑えられる) を利用して、剥離気泡と渦流の発生を最小限に抑えます。数値流体力学 (CFD) モデリングと境界層風洞試験を組み合わせることで、すべてのルーフ ゾーンにわたって圧力係数 (Cp) が確実に最小化され、モジュール表面の振動フラッターが減衰します。

ボルトのせん断抵抗と構造荷重経路

機械的な荷重経路は、風による揚力と抗力を PV モジュールのフレームから中間/エンドクランプ、取り付けレール、ハンガーボルトまたは屋根フックを介して主要な木材またはコンクリート垂木に直接伝達します。周期的な荷重によるファスナーの抜けやせん断破壊を防ぐには、次の手順を実行します。

ファスナーの材質仕様:ファスナーは、脆性破壊を起こさずに高いせん断応力に耐えられる 304 または 316 構造用ステンレス鋼で製造する必要があります。

トルク校正:アルミニウム モジュール フレームを押しつぶさずに一定のクランプ圧力を維持するには、クランプには校正されたトルク (M8 ステンレス製ハードウェアの場合は通常 14 ～ 16 Nm) を適用する必要があります。

貫通シール:貫通タイプのマウントの場合、EPDM フラッシュ カラーまたは独自の圧縮シールが水の浸入を防ぎ、点荷重を構造フレーム部材全体に均等に分散します。

3. 業界標準と ROI への影響

構造コンプライアンスパラメータ

ROI への影響と LCOE の削減

悪天候時に構造物が故障すると、高額な部品交換、保険料の高騰、発電停止の延長が必要になります。厳密にテストされた台風対応傾斜屋根マウントを導入することで、標準的な 25 年の運用ライフサイクルにわたって構造修復費用が不要になります。機械的剛性を維持することは、強風時のフレームのねじれによって引き起こされるシリコンウェーハの微小亀裂を防ぎ、最適化された平準化エネルギーコスト (LCOE) パフォーマンスを保証することで、線形出力の保証を直接保護します。

4. システムの統合と互換性

信頼性の高い風荷重パフォーマンスを実現するには、太陽光発電資産チェーン全体にわたる厳密なハードウェア同期が必要です。 Hemao Industry の取り付けアーキテクチャは、さまざまなモジュールの厚さ (30 mm ～ 40 mm) に対応するユニバーサル レール チャネルを利用することで、標準的な商用フレーム パネルおよびエネルギー貯蔵エンクロージャとシームレスに統合します。

強風用傾斜ルーフ レールと軽量複合取り付け脚および一体型接地ラグを組み合わせることで、設置作業員は別途銅製接地ジャンパを必要とせずに連続的な電気接続経路を維持できます。この標準化されたモジュラーインターフェイスにより、設置工数が 18% 削減され、金属シーム屋根とタイルと当て木構成の両方で機械的負荷分散が均一に保たれることが保証されます。

5. 品質管理とグローバルコンプライアンス

構造ハードウェアが沿岸の作業現場に届く前に、工場での厳格な品質管理が必須です。 Hemao Industry は、多層の品質保証プロトコルを実施しています。

原材料の分光分析:引張強度と降伏強度のコンプライアンスを確保するために、AL6005-T5 押出成形品の元素組成を検証します。

陽極酸化膜厚試験:海洋および沿岸環境における塩水噴霧腐食耐性のために、15um 以上の酸化層の厚さを確保します。

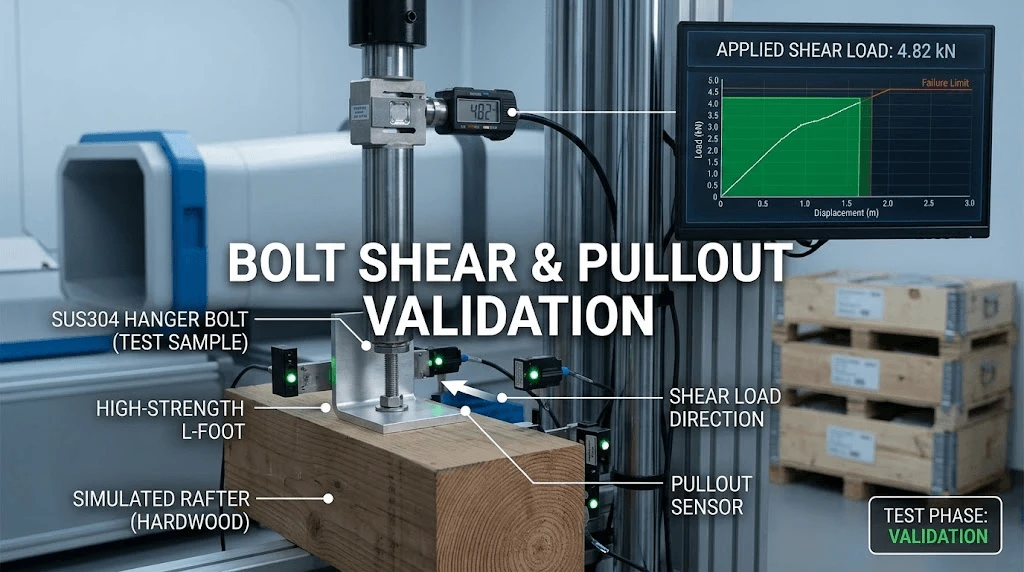

機械的負荷試験:組み立てられたレールクランプサンプルの破壊および非破壊ロードセル試験により、極限引張強度マージンを検証します。

グローバル認定:TUV Rheinland、ISO 9001、および AS/NZS 1170.2 規格に準拠した完全なコンプライアンス文書。

6. よくある質問

傾斜屋根の取り付けシステムは、高塩分濃度の台風条件下でどのようにして構造の完全性を維持するのでしょうか?

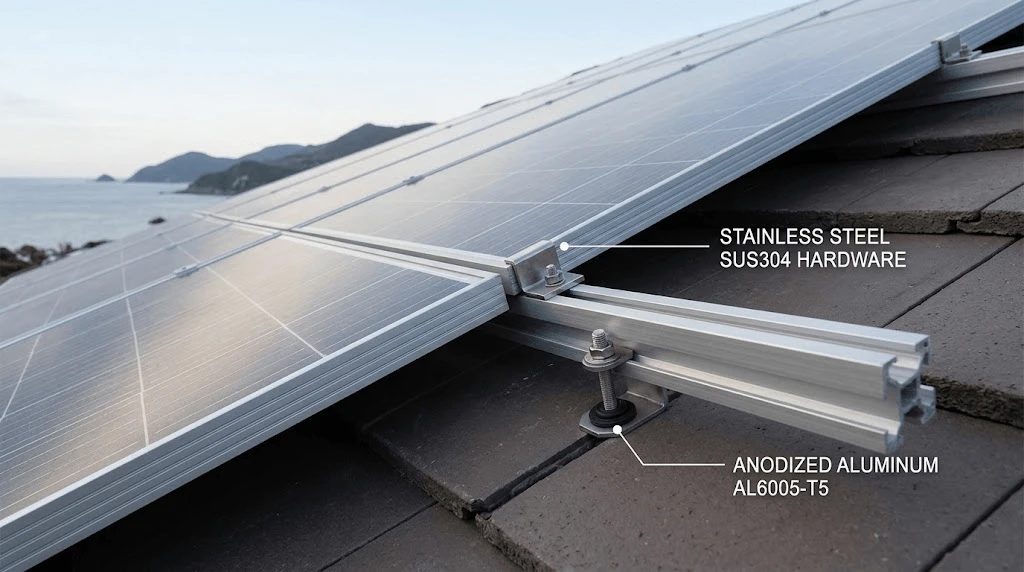

システムは、船舶グレードの AL6005-T5 アルミニウムと不動態化処理された SUS304 ステンレス鋼ハードウェアを組み合わせて、電気腐食を防止します。保護陽極酸化コーティングは、塩水噴霧の浸入から金属基材を密閉し、海岸沿いの湿気や高速の風による雨に継続的にさらされた後でも、構造の完全性が損なわれないようにします。

頑丈な取り付けレールのバルク国際輸送にはどのような梱包と物流プロトコルが使用されますか?

バルク輸送は、強化木箱またはスチールバンドで固定されたパレット化された束にまとめられ、非研磨性フォームの挟み込みで区切られます。レールは輸送時のずれを最小限に抑えるためにしっかりと入れ子にされており、すべてのファスナーはラベル付きの防水バッグに事前に分類されているため、現場での準備が迅速化され、港での取り扱い中のコンポーネントの紛失が防止されます。

カスタム OEM/ODM 風荷重設計取り付けソリューションの技術的限界とリードタイムはどれくらいですか?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) には、専用の CFD 分析とサンプルのプロトタイピングが含まれます。最初の構造シミュレーション レポートは 5 営業日以内に提供され、完全な生産とツールの承認はプロジェクトの規模に応じて 3 ～ 4 週間以内に完了します。
