商用ソーラー カーポートと高出力 EV 充電インフラを統合するためのエンジニアリング ガイド-

商用ソーラーカーポートマウントとEV充電統合に関する技術ガイド。構造負荷、マイクログリッドのエネルギー管理、ROI 指標を分析します。

商業駐車場インフラの課題

商用 EV 充電ハブを設計するには、局地的なグリッド容量の制約、高いピーク需要料金、大都市の駐車場における厳しい空間制限を克服する必要があります。{0} DC 急速充電器の標準的な直接系統接続では、多くの場合、6 桁の変圧器のアップグレードと長期にわたる電力会社の承認サイクルが発生し、商用運用が遅れます。{2}}さらに、日陰のない屋外駐車インフラは車両の熱ストレスを加速させ、地域でゼロ炭素電力を生成する機会を逃します。-商用ソーラー カーポート取り付けシステムと高出力 EV 充電インフラストラクチャを組み合わせることで、これらの送電網のボトルネックが解決されます。{6}}ダイナミックバッテリーストレージとEV充電器に直接リンクされたオーバーヘッドPVアレイを導入することで、商用サイト運営者は、電力網を直ちに拡張することなく、地域の太陽光発電を活用し、ピーク電力料金を排除し、充電容量を拡大することができます。

構造力学とマイクログリッドエネルギー管理

ソーラー カーポート マウントと EV 充電インフラストラクチャを統合するには、局所的な風雪負荷に耐えるように構築された構造フレームと、リアルタイムの電力バランスが可能なマイクログリッド電気アーキテクチャという、二重領域の技術的実行が必要です。{0}{1}

1. 構造フレームエンジニアリングと機械的安定性

ソーラー カーポート マウントは主要な商業建築構造物として機能し、ASCE 7-16 (風雪荷重) および地域の耐震基準に厳密に準拠する必要があります。

構造材料の選択:亜鉛コーティングの厚さが 85um（ISO 1461）を超える溶融亜鉛めっき構造用鋼（Q355B / ASTM A572 Grade 50）（ISO 1461）、または沿岸高塩分地帯用の高強度陽極酸化アルミニウム合金（AL6005{{9}T6）-。

基礎と機械的固定:最大荷重条件下で柱あたり 120 kN.m を超える転倒モーメントに耐えるように設計された、J ボルトまたはドリルシャフト橋脚が埋め込まれた頑丈な鉄筋コンクリート基礎。-

排水と防水の統合:内部のゴム製ガスケット付き EPDM シーリング プロファイルと構造波形水路（雨水を内部コラム縦樋に導く）を組み合わせることで、駐車車両上の IP65 グレードの防水性を保証します。-

2. マイクログリッド トポロジと動的負荷分散

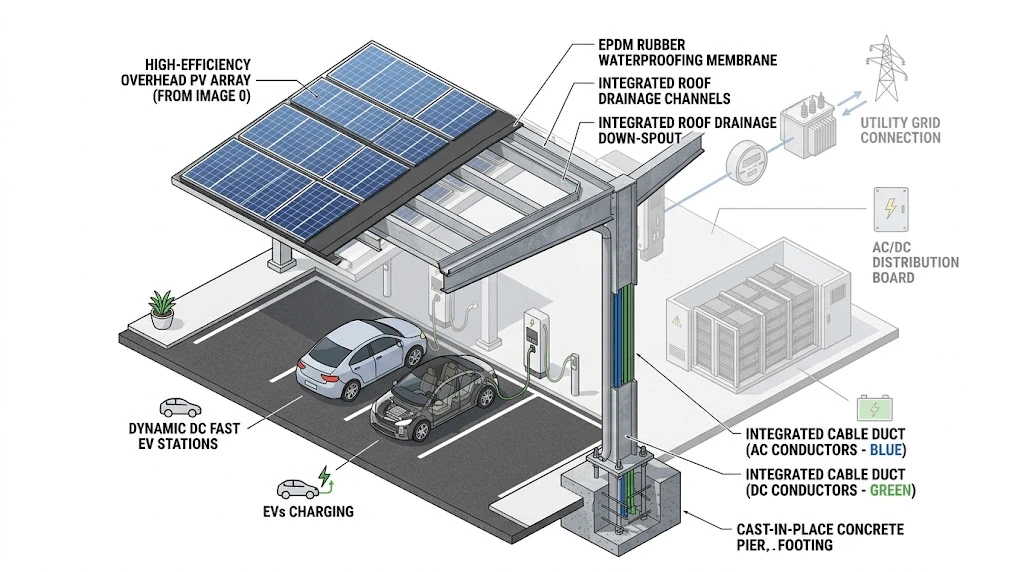

マイクログリッド アーキテクチャは、中央のエネルギー管理システム (EMS) を介して、架空 PV ストリング アレイ、バッテリー エネルギー貯蔵システム (BESS)、公共事業の相互接続、EV 充電ステーションをリンクします。

パワーフロー制御ロジック:EMS は、OCPP 1.6J/2.0.1 プロトコルを介して、太陽光発電量、BESS 充電状態（SoC）、建物のベースライン負荷、動的な EV 電力需要をリアルタイムで監視します。{0}

ピークシェービング:動的なEV充電需要が事前に設定された系統変圧器の制限を超えると、システムはBESSをトリガーして中央のDCバス全体に放電させ、公共需要料金に上限を設けます。

熱管理: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45度）。

業界標準、構造パラメータ、ROI への影響

EV 充電と統合されたソーラー カーポートを導入するには、投資収益率を測定するために、従来の屋上 PV 設置と比較して構造パラメータを評価する必要があります。

財務分析: LCOE の削減と償却

1. デュアル ユーティリティによる CAPEX オフセット:ソーラー カーポートは、炭素ゼロのエネルギー生産から収益を生み出し、同時に商業用日よけ構造物や EV 専用充電ハブとしても機能します。{0}

2. デマンド料金の廃止:PV + BESS マイクログリッド トポロジによるピークカットにより、公共需要料金が 30%- 55% 削減され、商用充電サイト ホストの運用コストが削減されます。

3.最適化された回収スケジュール:EV 充電収入（/kWh のサービス値上げ）と太陽光発電の自家消費利回りを組み合わせることで、プロジェクト投資の回収期間が 8～10 年（スタンドアロン型太陽光発電）から、統合型ソーラー カーポート EV 充電設備の場合は 4.2～5.5 年に短縮されます。{0}

システムの統合と互換性

Xiamen Hemao Industry が設計したソーラー カーポート マウント構造は、完全な商用 PV アレイ、取り付けフレーム、エネルギー貯蔵、EV 充電器工場に直接接続されます。

モジュールの互換性:構造母屋は、フレームレス、両面、標準のガラス- PV モジュールに対応します。両面受光構成では、反射コンクリートまたは高アルベドの駐車地面コーティングを活用して、10%-～15% の背面発電量増加を達成します。{2}}

ケーブル管理アーキテクチャ:構造用鋼鉄柱には、事前にパンチングされた内部レースウェイと IP67 定格のジャンクション アクセス ポイントが備えられています。{0}これにより、高電圧 DC アレイ ケーブルと AC 充電給電がフレーム内に隠蔽され、環境風化や物理的改ざんから配線が保護されます。

ストレージおよび充電インターフェース:この構造レイアウトでは、屋外定格エネルギー貯蔵キャビネットと高出力 DC 急速充電器（60kW ～ 360kW のデュアルガン構成）に専用の取り付けパッドと保護ボラードを備えています。{0}{1}{1}

構造的な取り付けプロファイルと充電インターフェースのオプションに関する詳細な技術仕様については、ソーラー カーポート / 充電ポータルをご覧ください。

品質管理と世界的なコンプライアンス基準

商用ソーラー カーポート取り付けシステムと統合された EV 充電ハードウェアは、25 年の設計寿命にわたって構造の安全性と電気的適合性を保証するために体系的な品質管理テストを受けています。

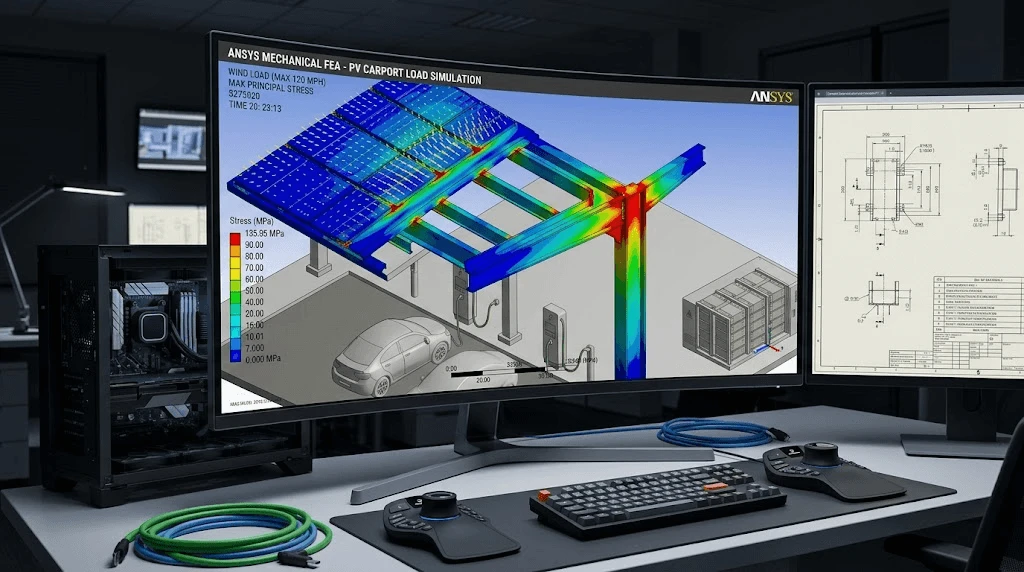

·有限要素解析 (FEA) 検証:すべての構造プロファイルは、ツールの製作や製造の前に、複合応力状態（死荷重、活荷重、積雪荷重、風揚力、地震せん断）の下でコンピューターでシミュレーションされた FEA モデリングを受けます。{0}

·耐食性試験:保護コーティングは 1,500- 時間の中性塩水噴霧試験 (ASTM B117) を受けて、赤錆の発生がゼロであることを確認し、海岸や高湿度の環境での耐久性を保証します。

·国際認証:

ISO 9001 / ISO 14001:すべての構造製造ステップにわたる標準化された品質管理と製造管理。

UL 2703:PV 取り付けシステムの接地、接着、機械的ラックの安全性に関する認証。

EN 1090-1 / ISO 3834:耐荷重鉄骨フレームと工場の生産管理を対象としたヨーロッパの構造用鋼の施工基準。{0}

IEC 61851 / IEC 62196:導電性電気自動車充電システムおよびカプラーに関する世界的な電気安全規格。

技術的なよくある質問

風荷重定格を維持しながら、カスタム構造のカーポート スパンはどのようにして大型商用車に対応できるのでしょうか?

カスタム カーポート取り付けシステムは、高張力鋼グレードの選択（Q355B または ASTM A572 グレード 50 など）と可変のセクション C/Z/H- ビーム プロファイルを利用します。{0} 2 ～ 4 つの駐車ベイ (5.5 m ～ 11.5 m) をカバーするスパンは、商用バンや配送トラックの最大 4.5 メートルの明確な高さ要件に対応するために 3D 構造フレーム モデリングを使用して設計されています。構造計算には、周囲の地形暴露カテゴリーに基づく局所的な風上昇係数が含まれます。

海上輸送中に大型構造用鋼梁とアルミニウム部品を保護する梱包および物流プロトコルは何ですか?{0}

構造コンポーネントは、頑丈なスチール製ストラップ、保護エッジ ガード、蒸気腐食防止剤（VCI）シュリンク ラッピングで固定されたモジュラー バンドルに編成されています。{0}ファスナー、クランプ、小型構造用ジョイナーは、内部に吸湿剤が入った木箱に梱包されています。コンポーネントの寸法は、輸送時の摩耗による損傷を防ぎながら、40 フィート ハイ キューブ (40HQ) コンテナ内の容積利用率を最大化するために標準化されています。

カーポートのレイアウトと EV 充電器マウントの OEM/ODM カスタマイズの技術的な限界とリードタイムはどれくらいですか?

カスタムの構造寸法、柱の間隔、傾斜角 (5 度から 15 度)、ブランドカラーの粉体塗装 (RAL スペクトル)、および統合された EV 充電器取り付けブラケットの場合、最初の CAD/BIM 図面の承認と FEA 検証に 10 ～ 14 日かかります。クライアントの承認後、完全な量産リードタイムは 20 ～ 25 日かかります。これは、出荷前の完全な工場事前組み立てテストによってサポートされます。-

エンジニアリングサポートとプロジェクトの見積もり

商用ソーラーカーポートとEV充電インフラを最適化するには、構造力学と電気システムの調整が必要です。当社のエンジニアリング部門は、構造荷重計算、3D BIM 基礎モデル、動的ストリング レイアウト、現場固有の条件に合わせた項目別の部品表を提供します。-

カスタマイズされた 5kW PV システム レイアウトと詳細な BOM 見積もりについては、48 時間以内に当社のエンジニアリング チームにお問い合わせください。
