LiFePO4 パックのバッテリー管理システム (BMS) の安全性を確保
LiFePO4 BMS の安全性に関する技術ガイド。アクティブ バランシング、熱管理、セルレベルの診断、国際的なコンプライアンスをカバーしています。-
商業および産業 (C&I) 部門にわたるリン酸鉄リチウム (LiFePO4) エネルギー貯蔵システム (ESS) の導入は、厳しい運用境界要件に直面しています。 LiFePO4 の化学的性質は、ニッケル-マンガン-コバルト(NMC)バリアントと比較して固有の熱安定性を示しますが、軽減されないセルの不均衡、熱伝播、および制御トポロジーの欠陥が依然として資産の寿命を脅かしています。
最適な電圧ウィンドウ (2.5V ~ 3.65V) を超えて動作する単一セルは局所的な劣化を引き起こす可能性があり、使用可能なパック容量が 1,500 サイクルにわたって最大 35% 減少します。さらに、温度監視が不十分だと、局所的な加熱イベントが発生し、予期しないシステムのトリップやダウンタイムが発生する危険があります。
長期均等化ストレージコスト(LCOS)を保護するため、EPC 請負業者やプロジェクト マネージャーは、堅牢な多層バッテリー管理システム(BMS)アーキテクチャを必要としています。{0}{1}この分析では、実用グレードの LiFePO4 パックの安定性に不可欠な主要な制御メカニズム、バランシング トポロジ、診断プロトコルの概要を説明します。{3}}

技術分析: 主要な安全メカニズムとアーキテクチャ

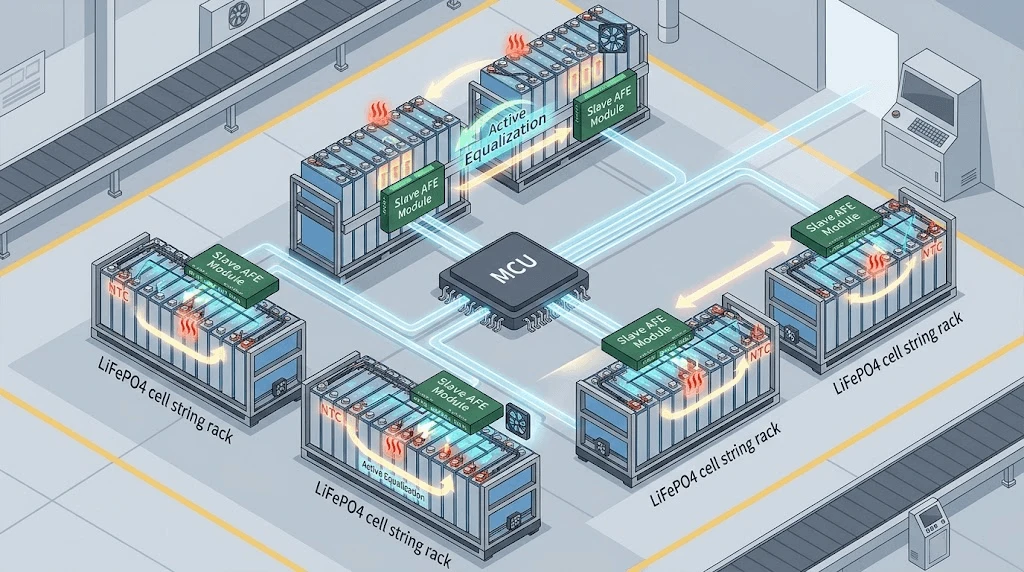

復元力のある BMS は、分散マスタースレーブ アーキテクチャに依存しています。{0}アナログ フロントエンド (AFE) IC はセル グループを直接監視し、隔離された CAN バス インターフェイスを介して中央 MCU にテレメトリを渡します。

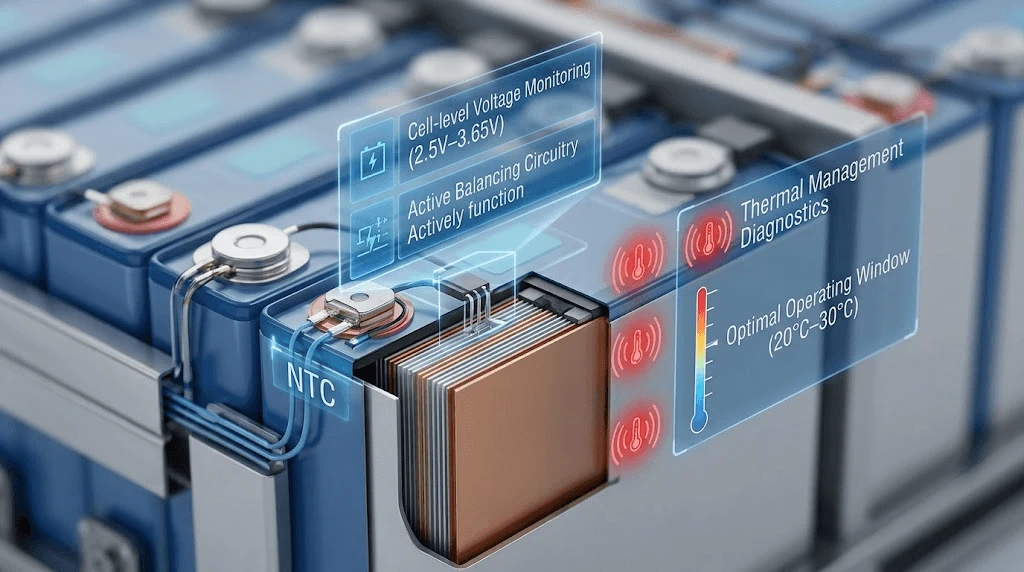

1. セル-レベルの電圧監視としきい値キャリブレーション
高精度の電圧センシングには、信号許容誤差 < ±2 mV の専用 AFE チャネルが必要です。標準の LiFePO4 放電曲線は、30% から 80% の充電状態 (SOC) の間で極めて平坦な電圧プラトーを示すため、開回路電圧 (OCV) 法では状態推定には不十分です。-ハイグレード BMS は、クーロン カウンティングと拡張カルマン フィルター (EKF) アルゴリズムを組み合わせて、±2 以内で正確に SOC を追跡します。- MCU ファームウェアのレイテンシに関係なく確実に実行できるように、保護パラメータのしきい値は AFE レイヤでハードウェアに適用する必要があります。{9}}
過電圧カットオフ(OVC):3.65 V (セルレベル) / 遅延:<10 ms
過電圧回復:{0} 3.45V
-電圧カットオフ(UVC)下:2.50V (セルレベル) / 遅延:<10ms
-電圧低下時の回復:2.80V
2. アクティブセルバランシングトポロジー
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah)、アクティブバランスが必要です。
アクティブ システムは、双方向 DC- DC コンバータまたは容量性スイッチング ネットワークを利用して、充電サイクルと放電サイクル中に高電圧セルから低電圧セルに電荷を転送します。-アクティブ トポロジは、2A と 5A の間で電流のバランスをとることを可能にすることで、大規模なセル ストリング全体の容量変動による容量損失を軽減し、資産ライフサイクル全体で使用可能なエネルギー収量を向上させます。
3. 熱管理と予測診断
モジュール全体の温度変動は 3 度を超えてはなりません。 BMS は、4 つの直列セルあたり 1 つのセンサーという最小比率で構成された負の温度係数 (NTC) サーミスタと、パワー MOSFET およびメイン バスバーに取り付けられた追加のプローブを利用します。
統合されたファームウェアは、温度勾配 dT/dt を継続的に計算します。局所的なセル温度の変化率が 1 度/分を超える場合、システムは絶対温度超過カットオフ (55 度充電 / 60 度放電) に達する前に診断アラートをトリガーします。-

業界標準と LCOS への影響
産業用グレードの BMS を選択すると、ライフサイクル スループットが延長され、運用支出(OpEx)が削減されるため、プロジェクトの財務状況が直接変わります。{0}
|
パラメータ/機能 |
標準商用BMS |
高度な産業用 BMS アーキテクチャ |
|
バランスのとれたアーキテクチャ |
パッシブ(50mA−100mA) |
アクティブ双方向- (2 A−5 A) |
|
電圧検出精度 |
±10mV |
±2mV |
|
通信プロトコル |
基本的なRS485 |
デュアルCANバス/Modbus TCP/SNMP |
|
障害反応時間 |
<100 ms |
<2 ms (Hardware Interrupt) |
|
感温率 |
16 セルあたり 1 つのプローブ |
4 セルあたり 1 つのプローブ + バスバーモニタリング |
|
設計ライフサイクル |
3,000 サイクル (80% SOH) |
6,000 ~ 8,000 サイクル (80% SOH) |
LCOS 影響分析
8,000 サイクルの寿命にわたってセルの不均衡を 10mV 未満に維持することで、アクティブなバランシング BMS が、孤立した低電圧セルによって引き起こされる早期のストリングのシャットダウンを防ぎます。{3}この機能により、次のようにストレージの平準化コスト (LCOS) が削減されます。
![]()
· 使用可能な容量の保持:「最弱リンク」効果を防ぎ、文字列容量を公称定格近くに保ちます。
· 交換サイクルの短縮:中寿命のセル モジュールを交換する必要がなく、パック全体の耐用年数が 10 年を超えて延長されます。-
システムの統合と互換性

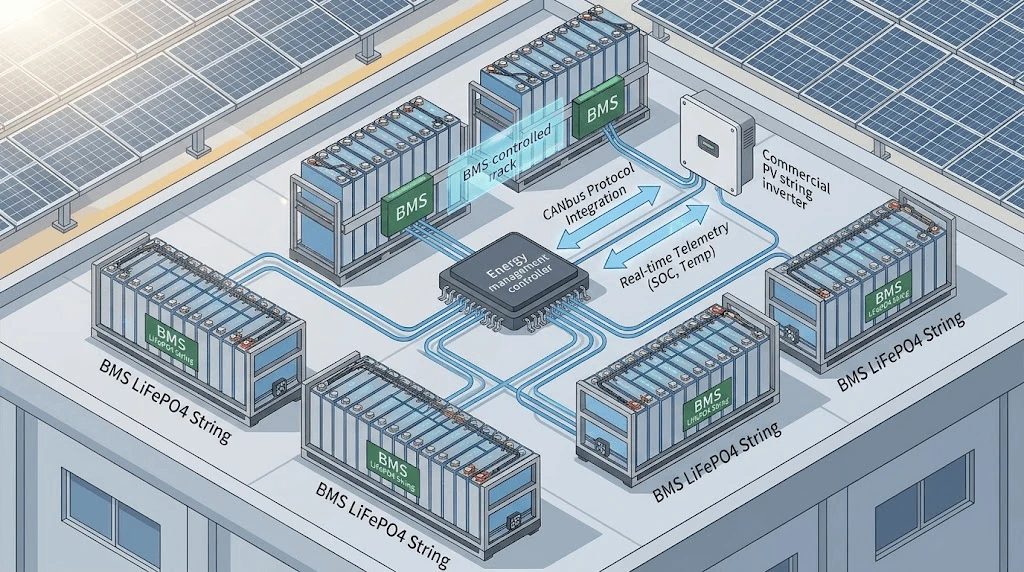

準拠した BMS は、上流の電力変換システム (PCS) および太陽光充電コントローラーとシームレスに接続する必要があります。
次のような商用ストレージ ソリューションを導入する場合、25.6V 100Ah エネルギー貯蔵モジュール産業用通信は、低遅延の CAN バス 2.0B と Modbus RTU プロトコルに依存しています。{0} BMS は、動的動作制限をリアルタイムでインバータに送信します。
充電電流制限 (CCL):最大セル電圧と内部温度に基づいて動的に調整されます。
放電電流制限 (DCL):最小セル電圧、温度、現在の SOC に基づいて調整されます。
この閉ループ通信により、熱制限または電圧制限に違反する前にインバータが出力を抑制し、高負荷プロファイル下でのシステムのハード シャットダウンを防ぎます。{0}}
品質管理とグローバルコンプライアンス
産業上の安全性を保証するには、世界的な試験基準に準拠していることを確認する必要があります。
UL 1973:定置用途に使用されるバッテリーの安全規格。構造の完全性、セルの封じ込め、障害状態での電気的安全性を検証します。
IEC 62619:熱暴走伝播テストや制御ユニットのソフトウェア安全性チェックなど、産業用リチウム電池の機能安全テストを義務付けます。
国連 38.3:高度シミュレーション、熱衝撃、振動、衝撃、外部短絡、強制放電を含む輸送安全テスト。
製造品質管理には、自動化された製造ライン終了(EOL)テストを組み込む必要があります。{0}{1}すべての BMS ボードは、最終組み立ての前に、短絡保護の検証、すべての測定チャンネルにわたる校正チェック、および高温条件 (50 度) でのバーンイン コンディショニングを受けます。-

よくある質問
1. BMS は短絡状態での熱暴走の伝播をどのように防止しますか?-
BMS は 2 層の防御戦略を採用しています。つまり、電流しきい値に違反すると、主な短絡ハードウェア割り込みが 100 マイクロ秒以内に超高速ソリッド ステート スイッチ/MOSFET の切断をトリガーします。--機械式リレーまたはコンタクタ トポロジを使用する場合、超高速半導体ヒューズは二次的な物理的絶縁を提供します。-さらに、制御ファームウェアは dT/dt ベクトルを監視し、ガス放出や熱伝播が発生する前に内部短絡を検出します。
2. 大容量 LiFePO4 パックを海外に輸送する場合の物流と安全性の要件は何ですか?{1}
すべてのパックは UN 38.3 規制に基づいて認定されており、30% ~ 50% の充電状態 (SOC) で出荷される必要があります。パックには、強化された内部絶縁、-短絡端子保護、および湿気を密封した-内部包装を特徴とする国連-認定の危険物包装(クラス 9 危険物)が必要です。 BMS は、自己放電を月あたり 0.5% 未満に制限するために、輸送中は低電力の「ディープ スリープ モード」に設定する必要があります。-
3. 特定のインバーター プロトコルに対するカスタム OEM/ODM BMS ファームウェアの適応の境界は何ですか?
カスタマイズの境界には、CANbus/RS485 フレーム構造の変更、カスタム Modbus レジスタ アドレスのマッピング、動的 SOC/SOH 計算アルゴリズムの調整、カスタム温度/電圧トリップ曲線の構成が含まれます。物理層の変更により、システム電圧制限(最大 1000 VDC まで)に基づいて、ソリッドステート MOSFET スイッチング回路または外部コンタクタ ドライバ回路の間でオプションを選択できるようになります。ファームウェア プロトコルの適応に関する標準的なエンジニアリング所要時間は、通常 2 ~ 3 週間です。
