マイクログリッドの統合: ハイブリッド インバータとディーゼル発電機

マイクログリッドの統合: ハイブリッド インバータとディーゼル発電機

LCOE、負荷分散、ROI に焦点を当てた、マイクログリッド統合のための商用ハイブリッド インバータとディーゼル発電機の比較技術分析。-

ディーゼル-依存のマイクロ-グリッドの経済的および技術的なボトルネック

オフグリッド地域または送電網が弱い地域の商工業（C&I）事業者は、ディーゼル発電機への依存による運営費（OpEx）の増大に直面しています。{0}{1}燃料の物流、原油価格の変動、頻繁なメンテナンス間隔により、遠隔操作では局所的なエネルギーコスト (LCOE) が 0.35 ドル/kWh を超えます。さらに、機械式発電機は、低い負荷率で動作するため、動的負荷プロファイリングに苦労します (<30%) during off-peak hours, which causes wet stacking, incomplete fuel combustion, and accelerated engine wear.

大容量ハイブリッド インバータを既存またはグリーンフィールドのマイクログリッドに統合すると、エネルギー供給が根本的に変わります。{0}産業施設は、ディーゼル発電機を太陽光-と-蓄電アーキテクチャに置き換えるかハイブリッド化することで、燃料消費量を削減し、電圧と周波数を安定させ、電力の継続性を保証します。このガイドでは、エンジニアリング チームと調達担当者向けの電気技術力学、財務収益、システム統合戦略を詳しく説明します。{6}}

コアアーキテクチャと電力変換メカニズム、 トポロジと熱アーキテクチャ

最新の商用ハイブリッド インバータ (三相 50kW ～ 125kW ユニットなど) は、マルチ-レベルの中性点クランプ (NPC) トポロジを備えた炭化ケイ素 (SiC) MOSFET パワー ステージを利用しています。このアーキテクチャは、全高調波歪み (THD) を低減しながら、98.2% を超えるピーク変換効率を達成します。<2% under linear loads. Passive and active forced-air cooling channels isolated via IP65/IP66 sealed compartments prevent aluminum heat-sink contamination from conductive dust or salt spray in coastal deployments.

燃料の節約と発電機の稼働時間の短縮

従来のディーゼル発電機は、最適負荷 (75-80%) で生成される kWh あたり約 0.3 リットルの燃料を消費します。オフピークで運転すると、燃費が大幅に低下します。ハイブリッド インバータは、動的な発電機管理を通じてこれを修正します。

ゼロ負荷抑制-: ハイブリッド インバーターは主電圧源として機能します。ディーゼル発電機は低需要から中需要の間はオフラインのままで、すべて PV とエネルギー貯蔵システム (ESS) によって電力供給されます。--

発電機のピークシェービング: -需要が急増すると、インバーターはバッテリー バンクから同時にエネルギーを取り出してピーク負荷を供給し、発電機が非効率で摩耗が多く、過大な定格ゾーンで動作するのを防ぎます。-

自動-ドライ接触制御: 統合された BMS/EMS 通信プロトコルにより、ドライ接点信号がトリガーされ、充電状態（SOC）のしきい値に基づいて発電機が起動または停止されます（例: SOC 15% で自動起動、SOC 80% でシャットダウン）。{0}{1}{2}}

シームレスな負荷転送とクリーンな電力品質

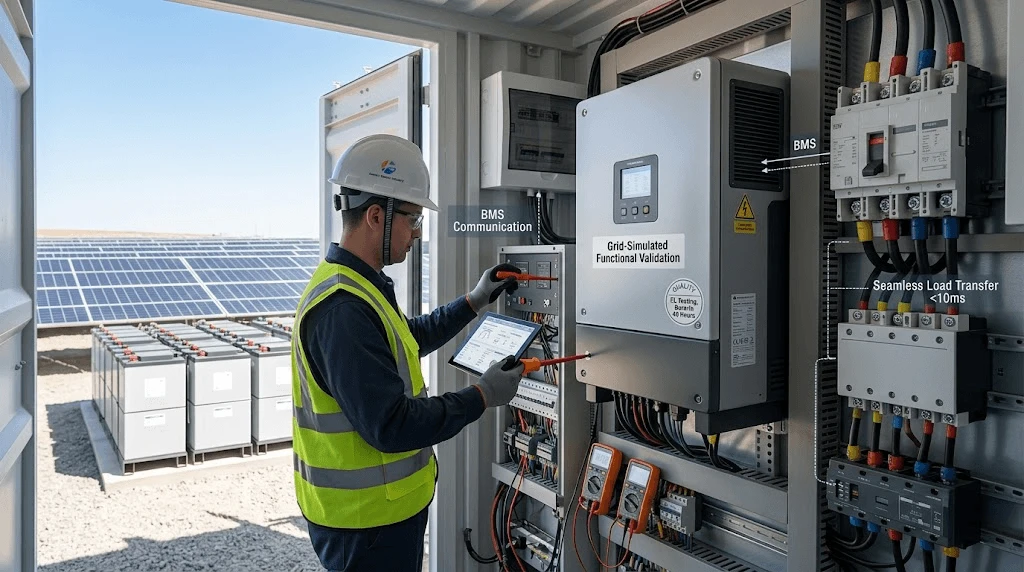

機械式切替スイッチ (ATS) は、系統電源から発電機に切り替えるのに 100 ミリ秒から 500 ミリ秒を要し、重大な負荷の中断、サーバーのリセット、産業機器のトリップを引き起こします。高度なハイブリッド インバータは、統合された静的転送スイッチ (STS) を利用し、10 ミリ秒未満でソース遷移を実行します。

業界標準と財務 ROI 分析

技術比較: ハイブリッド インバーターとディーゼル発電機

LCOE と回収経済学

オフグリッド環境で毎日 12 時間動作する標準的な 500 kW の産業用負荷の場合:{2}}

ディーゼル-のみのベースライン: 年間約 450,000 リットルのディーゼルを消費します。 1 リットルあたり 1.10 ドルとすると、3 年ごとのエンジンのオーバーホール費用を除く年間燃料費は 495,000 ドルに相当します。

ハイブリッド型太陽光発電アーキテクチャ: 500kW PV アレイ、250kW 商用ハイブリッド インバーター システム、1MWh LFP バッテリー バンクを統合することで、発電機の稼働時間を最大 75% オフセットします。年間燃料消費量は約 112,500 リットルに減少します。

純財務上の影響: 年間運用コストの節約は 370,000 ドルを超えます。太陽光発電設備の改修によるプロジェクトの回収は通常 2.4 ～ 3.2 年以内に達成され、内部収益率 (IRR) は 28% を超えます。

システム統合および互換性エンジニアリング

マイクログリッドのスループットを最大化するには、商用ハイブリッド インバータがシステムバランス（BOS）全体にわたってシームレスに相互運用する必要があります。{0}

PV アレイの互換性: 高い DC 入力電圧範囲 (最大 1000V) により、より長いストリング構成が可能になり、コンバイナー ボックスの要件とケーブル配線の銅損を最小限に抑えることができます。統合されたマルチ-MPPTトラッカーは、複雑な商業用屋上アレイの日陰損失を隔離します。

ストレージインターフェース: ネイティブ RS485/CANbus プロトコルは、Tier-1 リン酸鉄リチウム (LiFePO4) バッテリー管理システム (BMS) と直接インターフェイスします。リアルタイム テレメトリは、セル温度、健康状態（SOH）、SOC に基づいて充電/放電レートを調整します。-

モジュラー並列スタッキング: 商用設置面積を拡大するために、ユニットはマスタースレーブ通信アーキテクチャをサポートしており、最大 10 個のインバータを並列にスタックできます。この設計により、外部マイクログリッド コントローラーを必要とせずに、50kW から 1MW 以上の AC 出力までシームレスに拡張できます。低容量の商用セグメントやモジュラーサイト設計の場合は、ユニットを当社のような標準化された高効率製品と直接統合することもできます。{6}}8kW/6kWハイブリッドインバータシリーズ。

品質管理と世界的なコンプライアンス基準

商用エネルギー インフラストラクチャには、過酷な導入環境に耐え、電力会社の送電網相互接続に合格するために、厳格なテスト プロトコルが必要です。{0}

国際認証への準拠

送電網接続と安全性: IEC/EN 62109-1、IEC/EN 62109-2、VDE-AR-N 4105、TOR Erzeuger、EN 50549-1。

電磁両立性 (EMC)：EN 61000-6-1、EN 61000-6-3。

環境耐久性: IEC 60068-2 (海洋/沿岸条件に対する塩水噴霧腐食クラス 6 テスト、IP65/IP66 保護等級)。

よくある質問

ハイブリッド インバータは、周囲温度が高い環境（中東/サハラ以南の配備など）で電力の安定性をどのように維持するのでしょうか。{0}{0}{1}

商用ハイブリッド インバータは、独立した内部および外部冷却ゾーンと組み合わせたインテリジェントな熱軽減アルゴリズムを利用しています。周囲温度が 45 度までの場合、ユニットは電力を低下させることなく、公称最大の AC 電力出力を供給します。 45 度を超えると、熱センサーはパワー ステージのデューティ サイクルを動的に調整し、アクティブな強制空気熱抽出を利用してコンポーネントの温度超過トリップを防ぎ、60 度まで最大 80% の連続出力能力を維持します。-

大容量ハイブリッド インバータの大量出荷の梱包と取り扱いの標準は何ですか?{0}

インバータは、内部に衝撃吸収性の EPE フォームフレームを備えた強化された{0}}海上輸送-準拠の ISPM 15-熱処理済み木箱で発送されます。-外側のパッケージには、工業用-グレードのシリカゲル乾燥剤パックが入った頑丈な防湿バリアバッグが含まれています。-貨物には、物流と取り扱い全体にわたる構造の完全性を検証するために、使い捨ての傾斜および衝撃インジケーター（ShockWatch など）が取り付けられています。{10}

カスタム OEM/ODM ハードウェアおよびファームウェアの変更の一般的なリード タイムと範囲はどれくらいですか?

標準ファームウェアの調整（カスタム BMS CAN バス通信プロトコル、グリッド{0}}コード準拠プロファイル、または修正されたドライ コンタクト トリガー ロジック）には、2{6}}～-3 週間の検証サイクルが必要です。ブランドのエンクロージャ エンジニアリング、IP 定格の変更、カスタム AC/DC 端子配置、オーダーメイドの MPPT 電圧マッピングなどの包括的なハードウェア OEM カスタマイズでは、完全な IEC 工場受け入れテスト (FAT) に裏付けられたエンジニアリング開発とサンプル検証のタイムラインが 8 ～ 12 週間かかります。

カスタマイズされた 5kW PV システム レイアウトと詳細な BOM 見積もりについては、48 時間以内に当社のエンジニアリング チームにお問い合わせください。
